全焊接球閥廠家全焊接球閥結構

Author:永嘉球勝閥門有限公司 Published on:2015-9-17 16:19:46

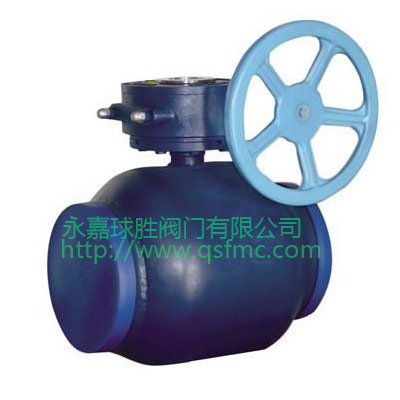

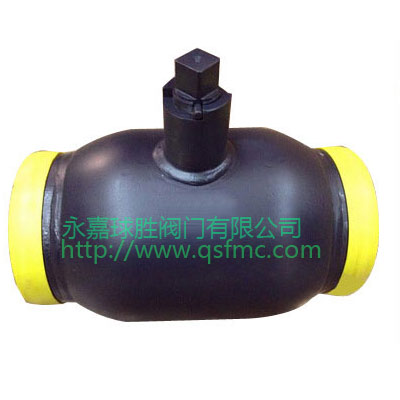

全焊接球閥廠家全焊接球閥結構

本文所述全焊接球閥結構

這種球閥跟傳統的三段式球閥最大的區別就是封閉球體的方式采用焊接方式。因此在焊接過程中內外襯都很重要。此外，球閥在管線上的安裝也是采用焊接連接的方式。閥座密封構造一般為二重密封，即上游和下游二重密封。閥座嵌人圈具有優良的耐腐性、耐磨性和良好的彈性，具有高度的密封性能。閥座的構造如圖2所示。閥座二重密封構造的原理如下所述。上游側閥座的密封原理：因上游壓力，閥座受球擠壓形成密封。

近年來，隨著能源結構及能源區域垂點的調整，我國石油、天然氣管線取得了匕速的發展。在以西氣東輸一線、二線為代表的管線工程建設中，其開關調節閥門很多都是采用國際上成熟應用的全焊接球閥。由于國內近幾年全焊接球閥的需求盆很大，極大地推動了我國全焊接球閥技術的進步，同時由于我網的管路系統對壓力、材料和環境的要求都比較高，因此也對全焊接球閥提出了更高的要求。目ti汀長輸管線對球閥的要求是：受力均勻、密封liI靠、結構緊湊、重最輕、強度高等。本文通過對全焊接球閥的制造過程及焊接過程的介紹，以期為行業發展提供參考。

全焊接球閥的結構和應用

本文介紹的全焊接球閥采用球形單一焊縫焊采用全自動焊接工藝。該球閥具有受力均勻封叮靠、結構緊湊、重址輕、強度高等特點．是技術性和經濟性兼備的管線球閥，廣泛應用于國內外，并打破了國內管線閥門以筒形制造為主的格局。
